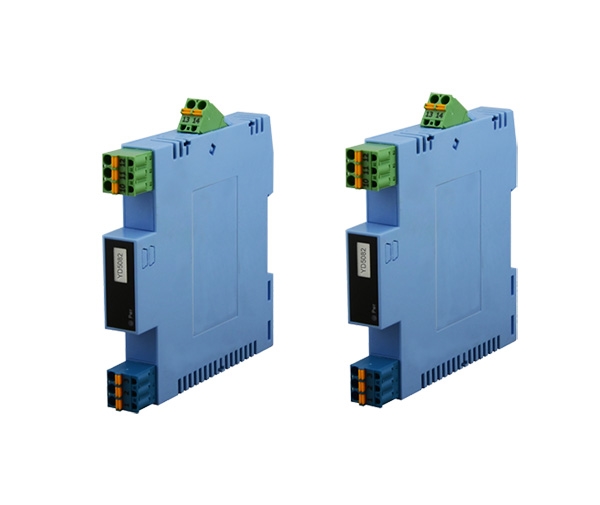

产品概述
适用于现场危险区域的热电阻信号输入,经过隔离,转换为标准的直流信号,输出到安全区的控制系统或其它仪表。
功能特点
● 采用独立的直流电源供电,供电电源 - 输入 - 输出之间隔离。
● 标准的35mmDIN导轨卡式安装。可拔插的接线插头端子,弹簧压紧连接。
技术指标
供电电源 | 供电电压范围 | 20-30VDC |
额定供电电压 | 24VDC | |
电流消耗 (24VDC供电时 ) | <25mA | |
从危险区输入 | 输入热电阻 | Pt100;Pt10;Cu50;Cu100等各型热电阻(允许导线电阻:每条导线≤5Ω) |
向安全区输出 | 输出电流 | 4-20mA;其它指定电流 |
输出电压 | 1-5V;其它指定电压 | |
负载电阻 |
4-20mA 输出时 , ≤350Ω(出厂默认);1-5V输出时 ,≥100KΩ | |
综合通用参数 | 标准精度 | ±0.1% |
温度漂移 | 基本误差/10℃ | |
响应时间 | <10ms | |
隔离能力 | 输入 - 输出 - 电源之间 2.5KV,1min ,50Hz | |
绝缘电阻 | 输入 - 输出 - 电源之间 ≥ 100MΩ / 500VDC | |
机壳材质 | PC( 聚碳酸脂 ) 材料 | |
外形尺寸 | 16×116×110(mm) | |
工作环境温度 | -20 ~+ 60℃ | |
适用于连接的现场设备及所处危险区域 | Pt100;Cu50等热电阻。0区、1区、2区;IIA、IIB、IIC危险区。 | |
防爆等级标志 | [Exia Ga]IIC |
选型及规格
型号及代码构成方式
代码
输入 | 代码 |
热电阻Pt100;Pt10;Cu50;Cu100(温度量程范围) | F |
输出 | 代码 | 电压信号 | 代码 |
4~20mA | A | 1~5V | 1 |
0~20mA | B | 0~5V | 2 |
0~10mA | C | 0~10V | 3 |
指定电流 | Z | 指定电压 | 9 |
