AI-601/6010/6011型电力仪表

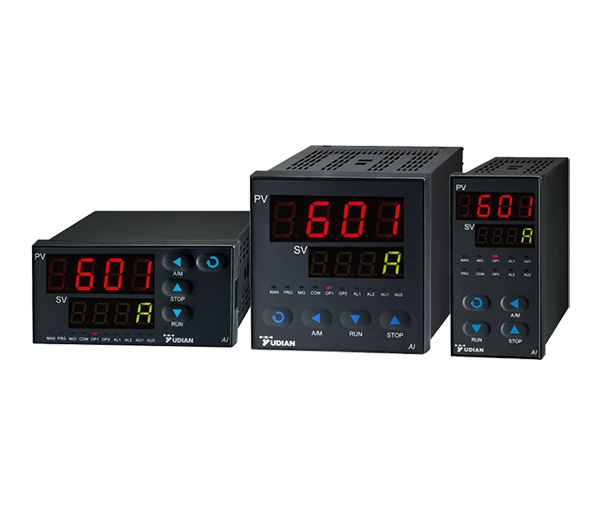

产品概述
AI系列电力仪表包括AI-601交流功率测量仪，AI-6010交流电压测量仪、AI-6011交流电流测量仪。 AI-601交流功率测量仪也可通过改变内部参数设置显示电流或者电压。产品按十年以上寿命设计，五年免费保修。另外如需要测量直流电压或直流电流，可以选宇电的单路测量显示报警仪表，宇电的单路测量显示报警仪表可测量0-20VDC、0-50VDC、0-100VDC、0-200VDC、0-500VDC、0-1000VDC等不同规格的直流电压以及0-5A的直流电流。
功能特点
● 可自由定义测量刻度。
● 具备上限,上上限,下限和下下限等4路可编程报警输出。
● 电流输出能实现14位D/A精度及小于温漂100PPm/℃的高精度变送输出功能。
● 可采用RS485通讯接口用数字方式传输给计算机或数字式无纸记录仪。
● 双排显示便于设置参数，并且可自由显示刻度及定义小数点位置。
技术指标
| 输入规格 | 交流电流 | 0-5A（其他规格可订购），实际显示刻度可自由设定 |
| 交流电压 | 0-500VAC(0-250VAC或其他规格可订购） | |
| 功率 | 依据实际输入大的交流电压及电流大小自由定义显示功率范围 | |
| 测量精度 | 0.2级（0.2%FS/℃ ±1个字） | |
| 温度漂移 | ≤0.01%FS/℃ (典型值约50ppm/℃） | |
| 变送输出 | 在OUTP位置安装X3电流模块后，可将测量值PV变送输出可达负载电阻500欧 | |
| 报警功能 | 上限、下线、第2上限及第2下限报警功能，可选购安装继电器模块将报警信号输出 | |
| 电源消耗 | ≤5W；未安装模块时≤1W | |
仪表外形尺寸
选型及规格
| Al- | 说明 | ||||||||
| 型号 | 601 | 交流功率测量仪 | |||||||
| 6010 | 交流功率测量仪 | ||||||||
| 6011 | 交流功率测量仪 | ||||||||

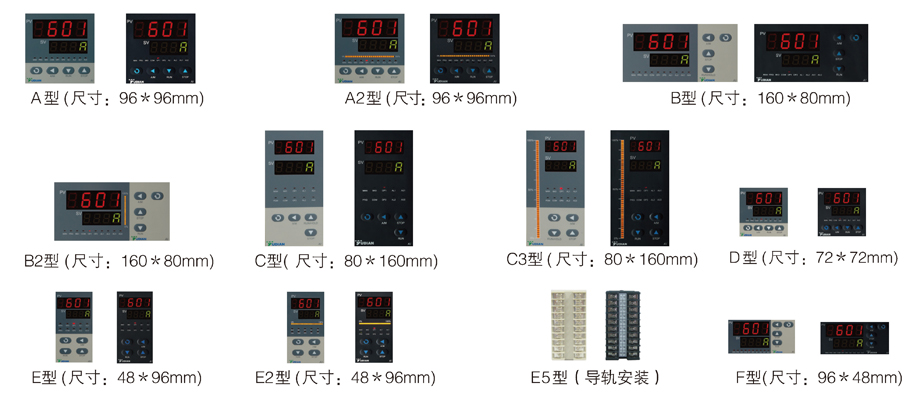

| 外形尺寸 | A | 面板尺寸96x96mm | |||||||
| A2 | 面板尺寸96x96mm，带光柱 | ||||||||
| B | 面板尺寸160x80mm (宽x高) | ||||||||
| B2 | 面板尺寸160x80mm (宽x高) ，带光柱 | ||||||||
| C | 面板尺寸80x160mm (宽x高) | ||||||||
| C3 | 面板尺寸80x160mm (宽x高)，带光柱 | ||||||||
| D | 面板尺寸72x72mm | ||||||||
| E | 面板尺寸48x96mm(宽x高) | ||||||||
| E2 | 面板尺寸48x96mm(宽x高)，带光柱 | ||||||||
| E5 | 面板尺寸48x96mm(宽x高)，导轨安装 | ||||||||
| F | 面板尺寸96x48mm(高x高) | ||||||||
| 辅助输入(M2) | V* | V24、V12、V10模块分别为24VDC、12VDC、10VDC电源模块 | |||||||
| 主输出(OUTP) | X3 | 光电隔离的线性电流输出模块，占用仪表内部12V电源 | |||||||
| X5 | 光电隔离的线性电流输出模块，不占用仪表内部电源 | ||||||||
| 报警(ALM) | L0 | 国产大体积单路继电器输出模块，容量250VAC/2A | |||||||
| L2 | 小体积单路继电器输出模块，容量250VAC/1A | ||||||||
| L3 | 双路继电器输出模块，两组常开触点，容量250VAC/2A | ||||||||
| G | 固态继电器驱动电压输出模块(DC12V/30mA) | ||||||||
| W1/W2 | 可控硅无触点开关输出模块(W1为常开式，W2为常闭式) | ||||||||
| 辅助报警(AUX) | L0 | 国产大体积单路继电器输出模块，容量250VAC/2A | |||||||
| L2 | 小体积单路继电器输出模块，容量250VAC/1A | ||||||||
| L3 | 双路继电器输出模块，两组常开触点，容量250VAC/2A | ||||||||
| G | 固态继电器驱动电压输出模块(DC12V/30mA) | ||||||||
| R | 232通讯接口，占用仪表内部12V电源 | ||||||||
| 通讯(COMM) | S | 光电隔离的RS485通讯接口，占用仪表电源 | |||||||
| S4 | 光电隔离的RS485通讯接口，不占用仪表电源 | ||||||||
| 机身及面板颜色 | Q | 靓丽黑色 | |||||||
| Z | 经典浅色 | ||||||||
