SLD500-1200工业冷水机原理
某些物质具有在某些压力和温度条件下对其他物质具有亲和力的特性,只有在条件改变时该亲和力才会改变。
吸收过程的原理是将流体(制冷剂和吸收剂)分离并复合,以产生冷却效果。通常,工业冷水机为氨水循环或LiBr溴化锂循环。
在第—个循环中,水充当吸收剂,而氨水溶液充当制冷剂。在后一个循环中,溴化锂是吸收剂,水是制冷剂。由于以下优点,大多数工业冷水机都使用氨水蒸气吸收系统:
氨在水中的溶解度高。
工业冷水机在正压下工作(Li-Br在负压下工作),减少了维护问题,并使机器更坚固。
工业冷水机可以在异常条件下工作(冷凝温度高,蒸发温度低)。
能够在负温度下冷却乙二醇。
与风冷冷凝器兼容(零水消耗)。
SLD500-1200工业冷水机保养
1、保持换热管清洁
工业冷水机的工作原理依赖于热传递来发挥冷却作用。在管壳式和钎焊板式换热器中,制冷剂通过冷凝器管的流动障碍将显着降低冷水机传递热量的效率。
随着时间的流逝,水垢会积聚在换热管的内部,并阻碍热量的散发。因此,有安排并定期进行每季度或至少每年一次的换热管清洗。
2、降低冷凝水的温度
降低进入工业冷水机冷凝器的水的温度,可以显着提高了效率,因为它减少工作量才能发挥整体冷却效果。尽管不建议将其作为标准做法,但降低通过冷水机冷凝器单元的水温可作为暂时解决其盘管问题的措施。
3、定期检查冷水机水循环系统
冷水机组水循环系统利用空冷塔等开放式冷却源。由于这种环境暴露,水有被生物生长,腐蚀和水垢污染的趋势,这可能会影响整体的热传递和冷水机效率。
油冷却机系统应至少每年检查一次,并进行处理以除去污染物。定期检查油冷却机的“Y”型过滤器,并使用嵌入式滤芯进行额外保护。通过冷凝器线圈可以看到光,以防止灰尘或空气中的颗粒堆积。用手电筒深入检查线圈,如果脏了,请根据需要清洁。在清洁之前,请务必断开电源,并保护所有电气组件免受水和水进入电线管道的伤害。取下油冷却机的盖子,并用水或压缩空气沿与气流相反的方向吹回盘管。
SLD500-1200工业冷水机特性及功能:
● 主要零部件均采用进口产品,确保机组工作安全可靠;
● 水循环系统采用不锈钢水泵及不锈钢水箱,耐腐蚀性好;
● 风冷式冷却,无需冷却水及水塔,安装方便;
● 采用微电脑控制器,全自动控制,操作简单、直观;
● 附有自动故障报警功能,并可向外输出相应信号,提高设备工作的安全性;
● 规格齐全,控温范围广,可满足不同设备的控温要求;
● 外形美观,表面采用高压静电喷塑处理。
SLD500-1200工业冷水机应用范围
高速电主轴、雕刻机械、焊接设备、电源、模具冷却、线切割加工设备、高频感应设备、塑料机械、等离子切割机、各种挤出成型机、力矩电机、直线电机、印刷设备、半导体制造设备、CNC数控机床、其它需要冷却的地方。

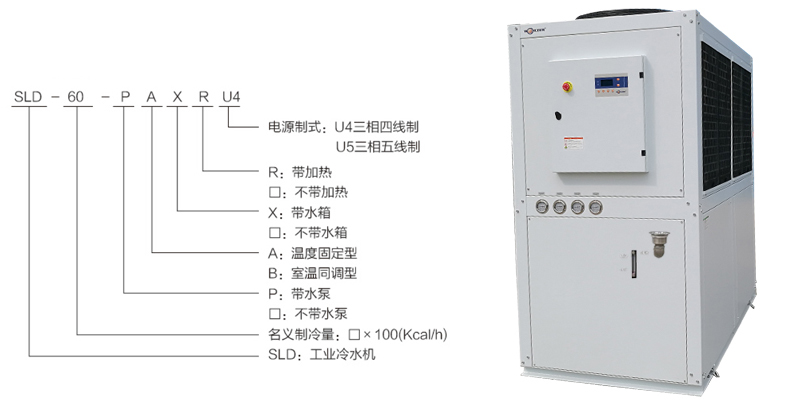

选型说明
规格及技术参数表
型号 | SLD500 | SLD600 | SLD800 | SLD1000 | SLD1200 | |
制冷能力 | (Kcal/h) | 50000 | 60000 | 80000 | 100000 | 120000 |
(W) | 58000 | 70000 | 93000 | 116000 | 140000 | |
水温范围(°C) | 温度固定型:15~30°C;室温同调型:室温± △T(△T=1~3°C) | |||||
环境温度(°C) | 5~43 | |||||
被冷却水种类 | 清洁水、纯水、自来水、混合水(含防腐添加剂) | |||||
总电源 | 3PH/AC380V±10%/50Hz | |||||
总功率(Kw) | 20.5 | 24.9 | 32.2 | 51.4 | 51.6 | |
总电流(A) | 39 | 49 | 62 | 99 | 108 | |
水泵流量(L/min) | 160 | 200 | 266 | 320 | 400 | |
水泵扬程(m) | 25 | |||||
水箱容量(L) | 250 | 310 | 400 | 500 | 500 | |
接口尺寸(内螺纹)(英寸) | G2" | G2" | DN65 | DN65 | DN65 | |
外形尺寸(宽*厚*高)(mm) | 1000x1900x1900 | 1100x2000x2000 | 1100x2200x2150 | 1200x2400x2250 | 1200x3000x2320 | |
重量(Kg) | 650 | 750 | 950 | 1150 | 1400 | |
制冷剂 | R22 | |||||
安全保护 | 冷媒高低压保护,过载/短路/延时保护、电源缺相/逆想/过压/欠压保护、防冻保护 |
备注
1.制冷能力是指环境温度35°C,出水温度25°C时的制冷量;
2.温度固定型与室温同调型的下限温度均为15°C
3.冷水机安装时,进风口需预留≮ 100cm的空间,出风口预留≮300cm的空间;
4.本公司产品不断改进,具体结构尺寸与以上参数可能有所区别;
5.参数表内为常见的规格型号,本公司可接受客户特殊订货。

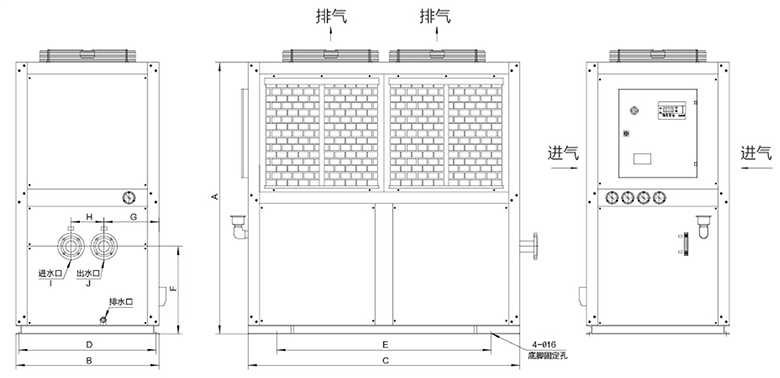

外形尺寸
型号 | A | B | C | D | E | F | G | H | I | J |
SLD500 | 1900 | 1000 | 1900 | 960 | 1500 | 250 | 200 | 350 | G2" | G2" |
SLD600 | 2000 | 1100 | 2000 | 1060 | 1600 | 250 | 200 | 350 | G2" | G2" |
SLD800 | 2150 | 1100 | 2200 | 1060 | 1800 | 250 | 200 | 350 | DN65 | DN65 |
SLD1000 | 2250 | 1200 | 2400 | 1160 | 2000 | 250 | 230 | 350 | DN65 | DN65 |
SLD1200 | 2320 | 1200 | 3000 | 1160 | 2600 | 250 | 230 | 350 | DN65 | DN65 |
